要想定制一臺合適的機器視覺設備，打光做方案顯得尤其重要，想成為一名合格的光學方案工程師首先要知道光源的具體分類：

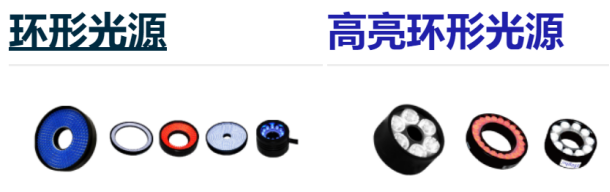

一、環形光源

環形光源提供不同照射角度、不同顏色組合，

更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，元器件碰傷劃傷檢測，金屬表面劃傷裂紋檢測，塑膠件色差腐蝕檢測，印字字符檢測等。

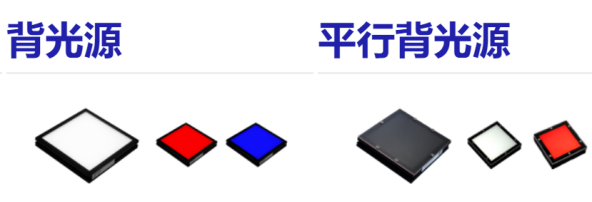

二、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。檢測尺寸使用平行背光或遠心平行光源效果更佳，景深更大。

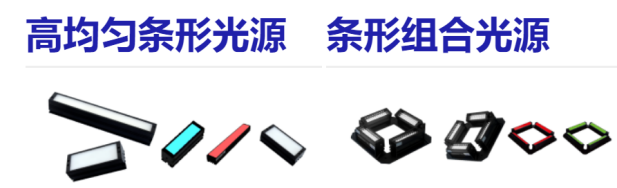

三、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

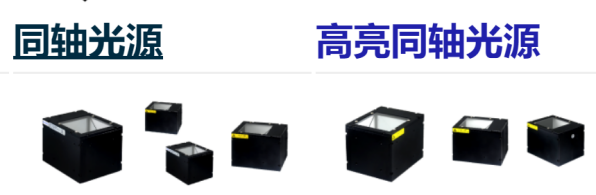

四、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷、臟污檢測，芯片和硅晶片的破損檢測，包裝條碼識別等。

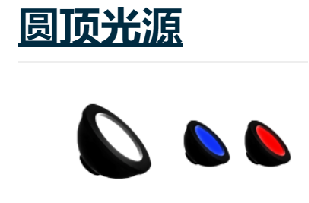

五、碗狀光源（圓頂光源）

采用特制漫反射罩，使光線均勻分布在整個觀察視野中，可消除表面不平整造成的干擾，可與環形光源、同軸系列進行組合，實現更佳檢測效果。應用領域：曲面、不規則表面、凹凸表面、弧形表面的檢測；金屬、玻璃表面等反光比較強的物質表面檢測；鐳射雕刻字符、絲印字符檢測。

通過對各種種類的光源的了解，再配合不同的相機，鏡頭，多觀察，多動手，多動腦，相信很快就能符合機器視覺的光學方案來。
